JK BMS con balanceo activo

Guía de instalación y configuración de BMS JK (JiKong BMS)

Esta BMS es una gran candidata a tomar en cuenta, pues es la BMS basada en mosfets más recomendada para instalaciones de 8s a 24s, admitiendo hasta 200A de consumo instantáneo. Siendo muy valorada entre los compañeros por su calidad, facilidad de uso, instalación y configuración, tiene bluetooth integrado y una App fácil e intuitiva de configurar, e incluso la posibilidad de integrarla en la domótica con Home Assitant, Grafana y/o NODE RED.
Lo tiene todo a un precio modesto, sin duda la mejor opción si no te quieres complicar la vida con DIY BMS, o gastarte una pasta en un sistema con Batrium, en este manual te enseñaremos todo acerca de ella.

Antes de nada, primero debemos tener clara la función de una controladora BMS, si no es así pásate por la sección BMS y Balanceadores de la web antes de continuar, una vez entendidos los conceptos básicos nos será más fácil entender su conexionado, configuración, monitorización, etc.

¿Cómo conectar correctamente una JK BMS?

JK incorpora los siguientes puertos en sus BMS:

  1. Un puerto B-, que suele venir con un cable azul, y se conecta directamente al polo negativo de la batería (llamamos batería al conjunto de celdas ya unidas), o lo que es lo mismo, al primer polo negativo de la serie.
  2. Un puerto P-, que suele venir con un cable negro, que sería nuestra salida negativa general de la batería, aquí conectaríamos todos los negativos de nuestros consumos y cargadores, inversor híbrido o cualquier aparato que vaya a hacer uso de la batería.
  3. Conectores P1 y P2 (la versión 4s-8s solo lleva el P1) del cuál salen los cables que van a cada una de las celdas de la serie, estos cables son los que le sirven a la BMS para saber el voltaje de cada celda y actuar en consecuencia. NO OLVIDAR que estos cables de control están conectados directamente a las celdas, hay que manejarlos con cuidado y evitar a toda costa que puedan soltarse o dañarse, pues pueden producir un cortocircuito importante.
  4. Otros conectores extra para accesorios y puertos de comunicación, como pantalla, monitor de SOC, rs485, GPS, etc.

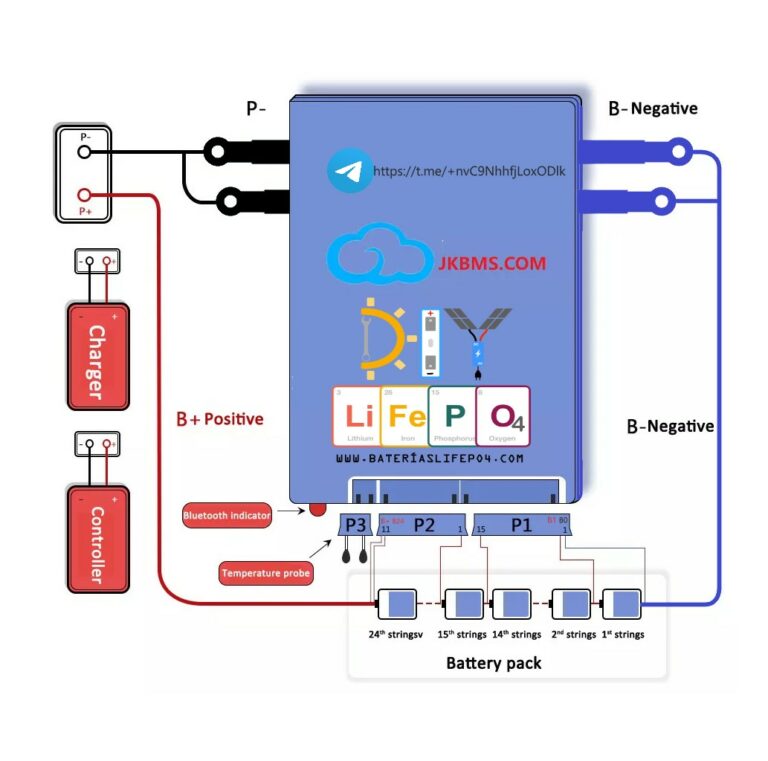

Esquema de montaje:

Instrucciones (tomando como ejemplo un 16s):

  • Primero tenemos que tener los conectores P1 y P2 sueltos de la BMS, y no los pondremos hasta que estén todas las celdas cableadas y el B- conectado.
  • El B- se conecta al negativo principal de la serie, (esta será la celda número 1 de la serie), junto a al B- se conectará también el B0 (el primero de la derecha en el conector P1),
  • Seguidamente conectaremos el positivo de la primera celda en el B1, después el positivo de la segunda celda en el B2 y así todas las demás celdas respetando el mismo orden hasta la última, en este caso hemos dicho que es un 16s.
  • Cuando tengamos todas las celdas cableadas conectaremos el  B+ (el último de la izquierda del conector P2) junto al cable positivo de la celda 16 que sería el B16. (da igual que sea de 13s, 18s, o 24s por ejemplo)
  • Los cables de las celdas que no vayamos a usar los quitaremos del conector para evitar tener cables sueltos y sustos innecesarios
  • Después revisaremos cuidadosamente que todo esté bien colocado, si es necesario usaremos un multímetro para comprobar que todo esta correctamente, para ello ponemos la punta negra del multímetro en un punto fijo del P- y con la punta roja vamos midiendo empezando por el conector P1 de derecha a izquierda, comprobando como incrementa el voltaje correspondiente a cada celda de B1 hasta el B16
  • Cuando estemos seguros de que está todo correctamente podemos conectar P1 y P2 a la BMS
  • Por último ya podemos encender la BMS, para ello tenemos 3 formas de hacerlo
    1. Aplicando un voltaje entre P- y B+ 4v superior al que tenga el total de la batería.
    2. Aplicando 5v, poniendo el positivo en B-  y el negativo en P-, el manual dice 5V, pero los compañeros han probado satisfactoriamente usando desde una simple pila de 1.5v hasta 9v, podemos usar por ejemplo un cargador de un móvil antiguo o este cable USB.
      • Para hacer esto la BMS no tiene que estar conectada al inversor ni a ninguna otra cosa
    3. En las BMS más modernas disponemos de un puerto específico, en el que podemos conectar un nuevo display que acaban de sacar, el cuál lleva un botón que sirve para encender y apagar tanto la BMS como el propio Display.
      • También podemos adaptar un pulsador para encender y apagar la BMS sin necesidad de tener el display, mas info abajo.

¿Cómo se configura?

Os dejo un video que vale mas que mil palabras…

Otra información de interés

Tenemos un grupo específico en Telegram para esta BMS, dónde gracias a los propios compañeros y a otros desarrolladores externos estamos consiguiendo muchos progresos, únete si quieres estar al tanto de todos los progresos.

  • Conexión a través de EspHome en un controlador Esp8266/Esp32 para monitorización directa en domótica, pudiendo usar los datos en Home Assistant, Node-Red, Grafana, etc.
  • Se está trabajando en poder conseguir comunicación directa con inversores, emulando el protocolo pylontech u otro factible.
